智慧路灯监控系统

1.1系统组成

智慧路灯，作为智慧城市信息的有效载体，采用互联网、物联网、云计算、空间地理信息、

无线通信等技术，实现 N+网络合一，实现数据监控、环保监测、车辆监控、安防监控、

灯杆屏、地下管网监控、城市洪涝灾害预警、区域噪声监测、市民应急报警等功能，在智慧城

市发展中起着重要的支撑作用。

智慧路灯系统，由应用管理层（即监控中心）、通讯网络层、采集执行层三个部分组成的。

应用管理层与采集执行层，通过通讯网络层实现互访，进行功能操作、控制、管理、数据采集

分析等，能够对系统提供快速响应，以便更好的为市民服务。

• ? 应用管理层——即监控中心，是整个系统的核心部分，负责构建基础数据库、基础 GIS 以

及动态数据服务，实现自动化监控管理、运营管理、维护调度管理、突发事件处理等功能。

• ? 通讯网络层——以太网络标准协议为基础，3G/4G、WiFi、ZigBee 等多种技术融合。

• ? 采集执行层——各种设备协议统一，实现底层互联互通，采集现场数据和执行应用层所发出的命令。

1.2系统模块功能

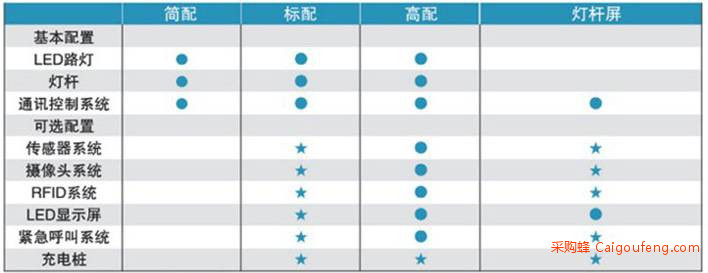

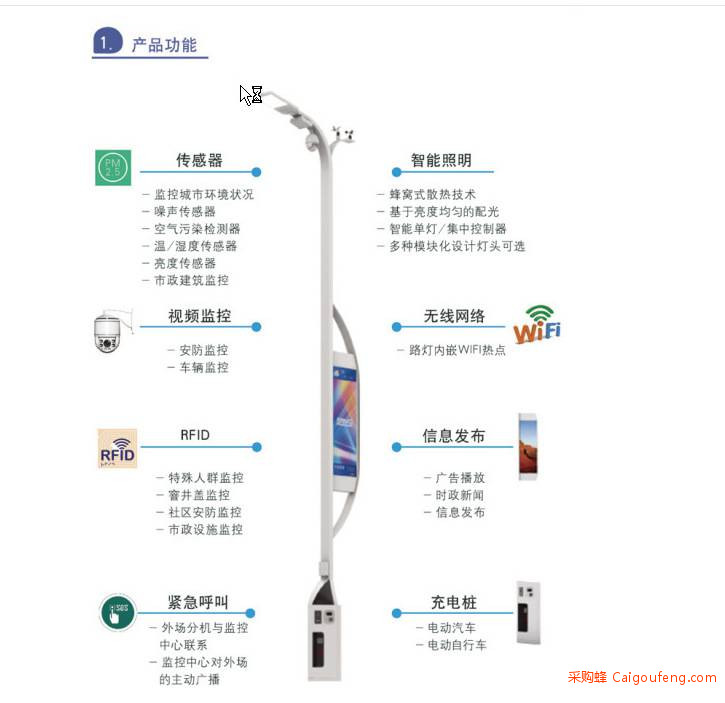

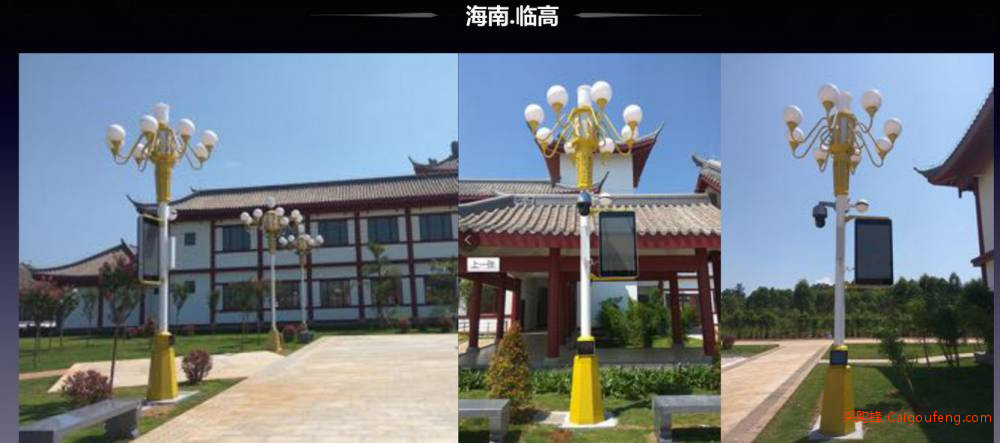

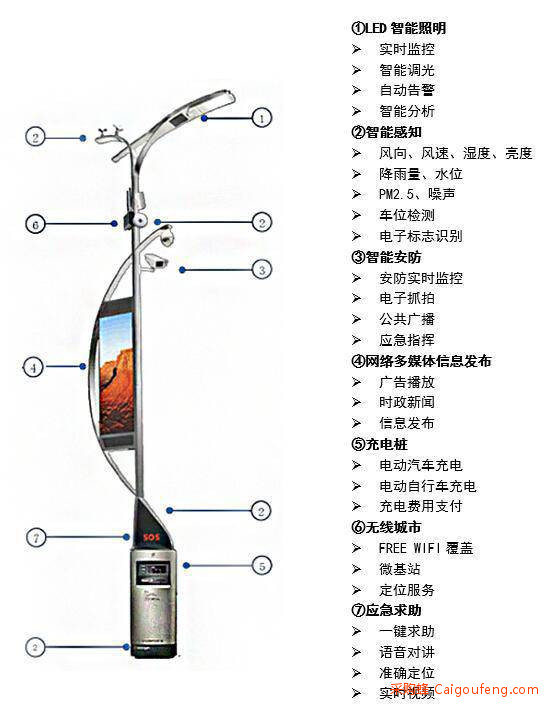

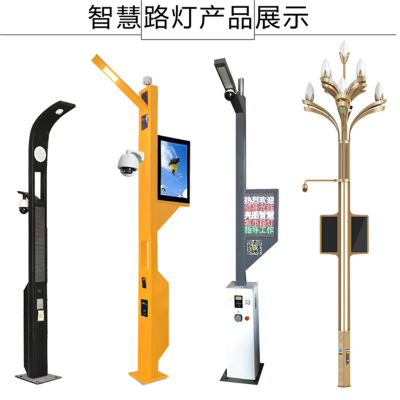

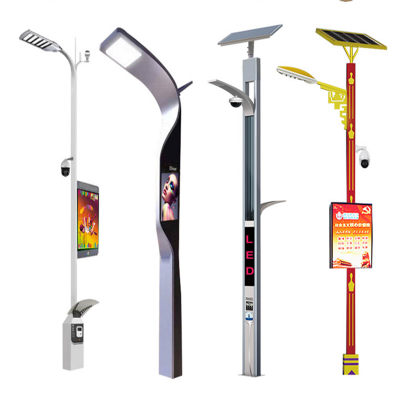

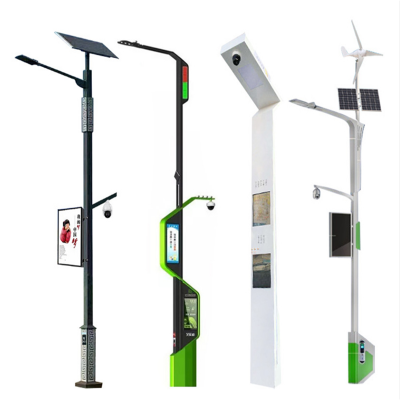

智慧路灯系统采用模块化设计，具有LED 智能照明模块、智能感知模块、智能安防

模块、网络多媒体信息发布模块、充电桩模块、无线城市模块、应急求助模块等应用

模块。各应用模块可以根据实际需求联合运行，用户也可以根据实际情况选择不同的应用模块

组合应用，实现硬件可植入，软件可叠加，应用可拓展，是“互联网+、物联网+、智慧城市”

的有效体现。

1.2.1 LED智能照明模块

LED智能照明模块，通过单灯监控终端和单灯监控末端, 实现对路灯的远程单灯控制与管

理，具有根据时间、天气情况等条件设定方案自动调节亮度、远程照明控制、故障主动报警、

灯具线缆防盗、远程抄表等功能,有效控制能源消耗，大幅节省电力资源，提升公共照明管理

水平，降低维护和管理成本。

产品特点：

• ? “四遥”功能——对路灯的运行状态进行全自动的监控。

l 遥控:远程自动/手动控制开关箱通电或断电，随之控制任一盏灯(或奇偶数、或自定义分组、或分区全区的路灯)的开或关，遥控方式有：分组、群控、单控等多种控制方式。

l 遥测:远程自动/手动测量配电箱及每盏路灯的电气参数，如：开关状态、电流、电压、功率因素等；

l 遥信:设备故障信息和自诊断信息实时自动上报,便于管理部门及时处理；

l 遥调:具有PWM调光接口的LED路灯可根据时间、经纬度和照度要求远程调光，实现节能化。

• ? 数据分析功能——可以对各监控终端或监控末端任意时间的数据按照年、月、日进行查询、统计。

• ? 故障报警——每个监控点可根据实际需要设置各自的报警类型和报警内容在系统界面设置各种报警条件，当前端设备发现达到报警设置条件时，操作人员可通过界面查看具体的警报信息。

• ? 故障维护导航功能——当系统收到警报信息后，管理人员可通过监控APP软件界面查看具体的警报信息，并通过定位寻找故障设备的具体位置，使得管理人员知道故障地点，及时维修，提高工作效率。

• ? 多监控平台功能——系统能实现异地监控，支持C/S架构与B/S架构，支持手机、平板电脑等远程登录，远程访问人员获取控制权限后，可对系统终端设备进行在线巡查、控制等操作。

• ? 短消息报警功能——监控中心可以实现无人值守，系统可以通过预置若干个手机号码，以

SMS短消息方式，按照预先设定的告警模式，把故障报警的时间、地点、内容等相关信息发送至各相关人员的手机上。

• ? GIS照明地理信息功能——系统提供实时网络技术的百度的GIS系统，实现全国范围的照明监控和地理信息有机结合。

•


• ? 资产管理功能——对全部照明设施(配电箱、监控终端、灯杆、光源等)进行电子录入，对它们的全部属性进行标注，管理人员可非常快捷直观地了解下属照明资产设施的建设、使用乃至寿命情况。

• ? 能耗监测与分析功能——针对不同的监控终端，采集、统计详尽的系统数据，对全部用电量进行统计，对各种用电量、能耗质量、电表数据、亮灯率等数据信息进行准确的统计分析，进行多样化的横向、纵向比较，并形成可视直观的图表，实现对能耗统计和管理。

• ? 预测趋势分析功能——根据能耗监测与分析的数据，计算出年、月、日所需要消耗的电能。根据经纬度原理，不同季节开关灯时间差异，可以预知每天开关时间，并计算电能消耗数据，为科学用电提供依据。

• ? 独立运行功能——

       1.监控系统故障时，可人工现场手动控制配电箱的通电或关电，确保现场的开灯和关灯；

       2.监控终端故障时，可人工现场手动控制灯的开与关；

       3.监控末端故障时，不影响任一单灯的开与关；

       4.监控终端与单灯监控末端均带有独立操作系统，可脱离监控中心/监控终端，独立执行命令以及数据保存。在监控中心发生停电或者系统其它设备发生故障时以及移动网络临时故障时，监控终端与单灯监控末端可独立执行默认各种定时任务以及管理系统，也可以人工现场控制灯的开或关，绝不影响灯的开/关，确保照明系统能照常工作。

• ? 扩展功能——本系统留有标准的数据库接口，能与其他智能化平台进行无缝对接，为今后的系统升级改造提供了便利。

• ? 权限管理功能——计算机操作人员可以划分等级，设定有自己的密码及值班记录，只能完成权限范围内的操作，权限范围以外的操作将被屏蔽禁止；同时监控系统将记录每个登陆的操作人员所有的操作信息。

1.2.2智能感知模块

通过环境 6 要素传感器、噪音传感器、PM2.5 传感器等设备，检测风向、风速、温湿度、

降雨量、水位、PM2.5、PM10 和噪音等，实现对城市环境和气象的智能监测。

1.2.3智能安防模块

采用支持 H.265 高效压缩算法的 300 万像素红外网络高清球机，带有云台功能，并可定时设置 360°图像采集；在满足常规道路监控系统对道路断面全覆盖的视频监控需求以及全天候的高清录像需求的同时，可引入全画面视频检测、视频跟踪、车牌识别等多种业内视频智能技术，还能与应急可视报警设备联动对特定区域进行监控。

1.2.4网络多媒体信息发布模块

电子显示屏可以发布便捷信息（播报气象、环境等城市综合信息）或者用于广告运营，一

旦出现紧急事故，可用于发布紧急信息；运用智能化的手段管理广告，控制不同时间段的广告

内容，不同区域投放不同广告，增加广告效应。
